Durchlauferhitzer "single"



Z-Durchlauferhitzer CON-THERME mini

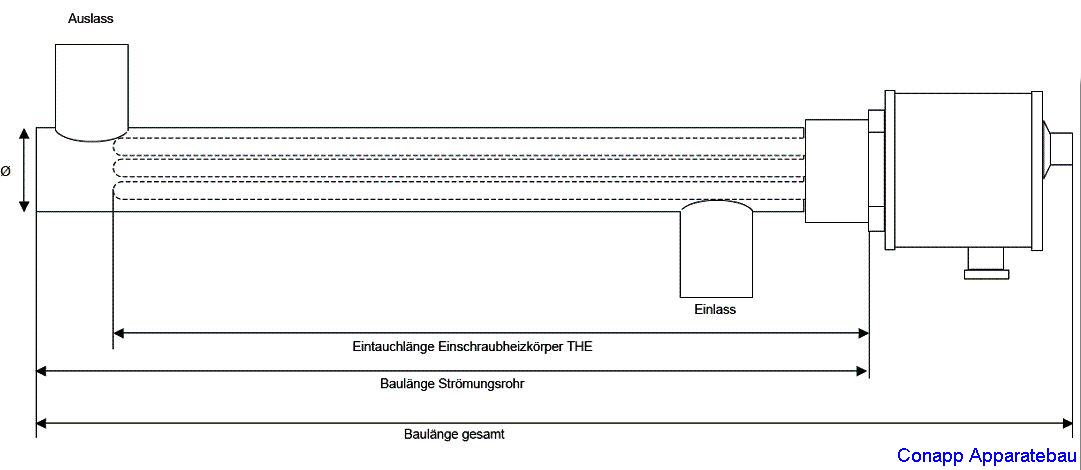

Aufbau

Heizeinsatz:
Conapp-Einschraubheizkörper THE

technische Ausführung siehe Rubrik Einschraubheizkörper THE

Strömungsrohr:
Dimensionen der CON-Therme mini: Strömungsrohr-Ø 1", 1 1/2", 2" und 2 1/2" Baulänge bis 2800mm möglich Lage und Dimension des Ein- und Austrittes können kundenspezifisch angepaßt werden. Kaskadenschaltungen sind möglich. Werkstoff: Stahl/1.4301/1.4571/Sonderlegierungen, Oberflächenbehandlung: beizen, passivieren, glasperlenstrahlen, grundieren, elektropolieren

unbeheizte Zone LU:
In diesem Bereich erfolgt keine Beheizung. Dieser Bereich wird auch als Kaltzone bezeichnet. Entspricht mindestens der Muffenlänge am Behälter. In der Regel ist ein Einschraubheizkörper bis zum Einlass unbeheizt.

Kühlstrecke optional:
Diese Zone ist notwendig um das Anschlussgehäuse thermisch von der Heizung zu trennen, je höher die Einsatztemperatur desto länger die Kühlstrecke, Sie kann offen oder geschlossen ausgeführt werden.

Isolierung:
Mineralwollisolierung mit Blechmantel (Edelstahl oder Stahl verzinkt). Isolierdicke und Isoliermaterial werden auf die jeweilige Einsatztemperatur abgestimmt.

Befestigungen optional:
An den Strömungsbehälter können Halterung (Schellen ect.) nach Kundenvorgabe angebracht werden.

Anschlüsse:
Zusätzlich zu den Mediumanschlüssen können weitere Muffen für Meßsonden, Strömungswächtern usw. installiert werden.

Anschlussgehäuse:
Je nach Einsatzbedingung und Umgebung können Anschlussgehäuse aus Kunststoff, Aluminium, lackierten Stahl oder Edelstahl in den Schutzarten IP50, IP54, IP65 und IP 68 vorgesehen werden.




Einschraubheizkörper

Einsatz

Medium:
Flüssigkeiten und gasförmige Medien können mit Conapp Einschraubheizkörpern beheizt werden. z.B. VE-Wasser,wässrige Lösungen , Öl, Thermalöl,Kraftstoffe, Säuren, Laugen, Bitumen ect. , sowie Luft, Gas, Dampf uvm.

Anwendungsgebiete:
Brauchwassererwärmung, Dieselvorwärmung, Waschanlagen, Lufterhitzer, Gasvorwärmer, Dampferzeuger, Wärmepumpen und viele andere verfahrenstechnische Anwendungen

Explosionsschutz nach Richtlinie 94/9/EG (ATEX):
EX e (eigensicher) oder EX d (druckfest gekapselt) möglich für Zone 1 und Zone 2




Kühlstrecke

Elektrische Ausführung

Stufenschaltung:
Die Heizelemente können in Gruppen mit gleicher oder unterschiedlicher Leistung verschaltet werden, jede dieser Gruppen ist einzeln ansteuer- und regelbar.

Temperaturegler TR:
Schaltstufen bis 10KW können direktschaltend verdrahtet werden, bei größeren Leistungen erfolgt die Lastschaltung über Schaltschütze oder elektronische Regelungen mit Thyristorstellern in einem externen Schaltschrank.

Sicherheitstemperaturbegrenzer STB:
Schaltstufen bis 20KW können mit festeingestellten 3-poligen Sicherheitstemperaturbegrenzer direktschaltend verdrahtet werden. Bei größeren Leistungen und bei einpoligen, einstellbaren Sicherheitstemperaturbegrenzern erfolgt die Lastschaltung über Schaltschütze in einem seperaten Schaltschrank. Der STB dient als Sicherheits-
funktion, falls die Temperaturregelung ausfällt.

Temperaturfühler :
PT-100 oder Thermoelemente können als Meßsonden für externe elektronische Temperaturregler oder SPS-Steuerungen installiert werden. Diese Temperaturfühler können auch mit dem Heizelementemantel verbunden werden. Somit läßt sich die Oberflächentemperatur der Heizelemente regeln bzw. begrenzen.




THE Anschlußgehäuse 200x200x120

Sonstiges

Download:
durchlauferhitzer-con-therme-mini.pdf [351 KB]



Ausführung mit elektronischer Regelung

optional Temperaturregeleinheit:
Mit einer externen elektronischen Temperaturregelung CON-TRSSE können Durchlauferhitzer
genau geregelt und mit integrierten Strömungswächter und Sicherheitstemperaturbegrenzung
überwacht werden.

weiter Infos: Temperaturregeleinheit CON-TRSSE


Wir beraten Sie gerne....09443 3031.

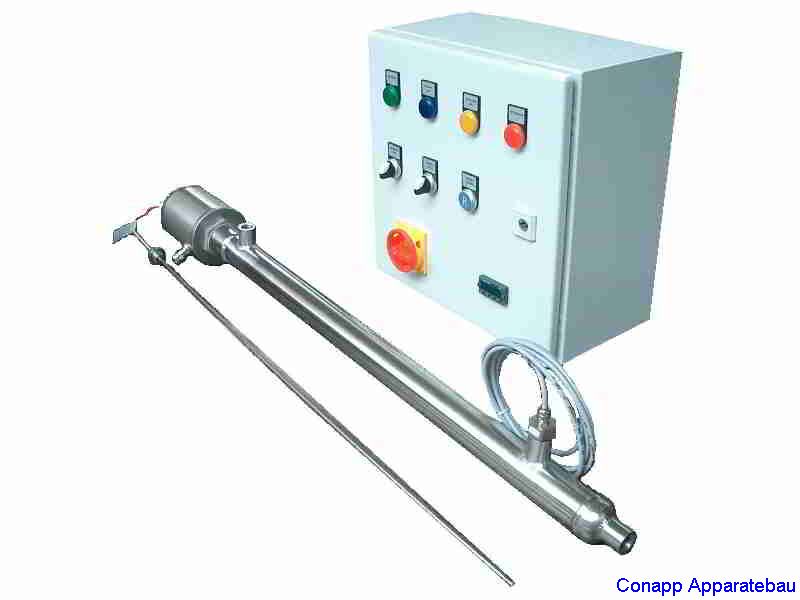

Durchlauferhitzer mit Schaltschrank

Wir beraten Sie gerne .....TELEFON +49 (0) 9443 3031!!
